SCADA czy HMI — jak dobrać wizualizację do maszyny i procesu produkcyjnego?

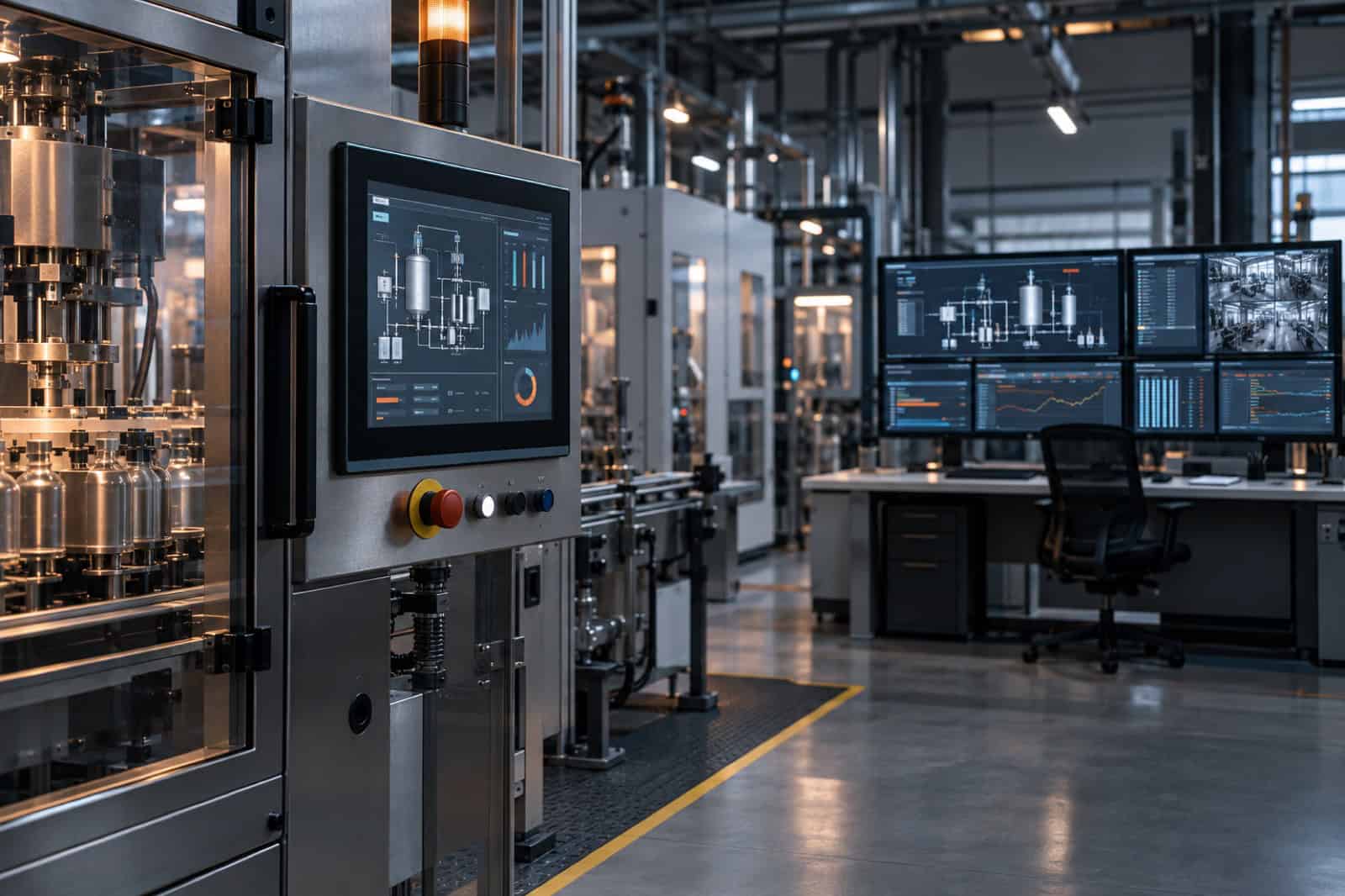

Panel przy maszynie, stanowisko dyspozytora i raport produkcyjny odpowiadają na różne potrzeby. Dobór wizualizacji warto zacząć od tego, kto będzie podejmował decyzje, jakie dane musi zobaczyć i co ma się wydarzyć po utracie komunikacji. Dopiero na tej podstawie wybiera się urządzenie, oprogramowanie i licencje.

HMI zwykle służy operatorowi do obsługi konkretnej maszyny, a SCADA do nadzoru nad szerszym procesem i zbierania danych. W praktyce oba rozwiązania często współpracują. Granica nie jest sztywna: współczesne platformy mogą obejmować zarówno panele, jak i wizualizację całego zakładu. Przykładem jest rodzina SIMATIC WinCC Unified, dla której Siemens opisuje wspólne środowisko projektowania aplikacji HMI i SCADA. Źródło: Siemens.

HMI i SCADA — różnice istotne podczas projektowania

HMI, czyli Human–Machine Interface, pozwala operatorowi obserwować stan urządzenia i wykonywać przewidziane czynności: wybierać tryb pracy, zmieniać dozwolone nastawy czy odczytywać alarmy. Interfejs powinien pomagać rozpoznać stan procesu bez konieczności przeglądania wielu ekranów.

SCADA, czyli Supervisory Control and Data Acquisition, rozszerza perspektywę na wiele urządzeń lub obszarów. Może łączyć nadzór, historię parametrów, alarmy i dostęp z kilku stanowisk. Dokładny zakres zależy od wybranego produktu, modułów, licencji i zaprojektowanej infrastruktury.

Tabela opisuje typowe zastosowania, a nie ograniczenia wszystkich produktów. Panel może rejestrować alarmy i trendy; samo istnienie archiwum nie oznacza konieczności wdrożenia SCADA.

Kiedy panel HMI jest wystarczający?

Rozważ lokalne HMI, gdy operator obsługuje jedną maszynę, potrzebuje bieżących parametrów i czytelnych komunikatów, a dane historyczne mają ograniczony zakres. Przed wyborem trzeba ustalić liczbę zmiennych, częstotliwość aktualizacji, liczbę ekranów, wymagania środowiskowe i sposób wykonywania kopii.

Przykładowy scenariusz projektowy to stanowisko z kilkoma napędami, regulacją temperatury i wyborem receptury. Jeżeli operator ma nadzorować wyłącznie to stanowisko, centralny serwer nie musi wnosić wartości proporcjonalnej do kosztu. Inaczej wygląda sytuacja, gdy wyniki procesu trzeba przechowywać dla każdej partii i udostępniać działowi jakości.

Kiedy uzasadniona jest SCADA?

SCADA warto rozważyć, kiedy potrzebny jest wspólny obraz kilku maszyn, analiza zdarzeń z całej linii, dłuższe archiwum lub praca wielu użytkowników. Punktem wyjścia powinny być konkretne pytania: jakie parametry poprzedziły zatrzymanie, kiedy pojawił się alarm, która część procesu wymaga reakcji?

Centralna historia wymaga świadomego ustalenia sposobu zapisu. Nie wszystkie zmienne trzeba archiwizować z taką samą częstotliwością. W dokumentacji Ignition historyczne dane tagów są obsługiwane przez dedykowane mechanizmy historian; jest to przykład funkcji, której zakres należy zweryfikować w wybranej platformie. Źródło: Ignition Historian.

Jak HMI i SCADA współpracują w jednej instalacji?

Przykładowa architektura rozdziela lokalną obsługę od centralnego nadzoru:

Projekt musi określić kierunki wymiany danych, uprawnienia do zapisu, interwały komunikacji i zachowanie po błędzie. Lokalna obsługa oraz wymagane funkcje sterowania nie powinny przypadkowo zależeć od dostępności serwera raportowego. Nie oznacza to, że każda instalacja może kontynuować pracę bez nadzoru — wymagane zachowanie ustala się dla konkretnego procesu.

W istniejącej instalacji najpierw trzeba sprawdzić, jak uzyskać dane ze sterowników. Przykład integracji opisujemy w realizacji połączenia PLC z serwerem OPC na linii BMW. Możliwość odczytu danych nie jest jeszcze gotowym projektem ekranów, alarmów i raportów.

Alarmy, uprawnienia i historia — ustalenia przed wyceną

Dobry alarm powinien wskazywać problem i oczekiwaną reakcję. Lista wszystkich bitów awarii bez hierarchii utrudnia pracę. Na etapie projektu warto rozdzielić zdarzenia informacyjne, ostrzeżenia i sytuacje wymagające działania operatora, a także określić zasady potwierdzania i zapisu.

Podobnie należy opisać uprawnienia. Operator nie musi mieć możliwości zmiany parametrów serwisowych, a osoba analizująca raporty nie musi sterować maszyną. Potrzebne są również uzgodnienia dotyczące identyfikacji użytkownika i rejestrowania zmian nastaw.

Historia danych wymaga odpowiedzi na cztery pytania: co zapisujemy, jak często, jak długo i jak odzyskamy dane po awarii. Należy określić zachowanie przy utracie sieci lub niedostępnej bazie. Buforowanie nie pojawia się automatycznie w każdym rozwiązaniu — trzeba je przewidzieć i sprawdzić.

Redundancja: które awarie ma obsłużyć system?

Drugi serwer może ograniczać skutki awarii pierwszego, ale nie rozwiązuje samodzielnie awarii zasilania, wspólnej sieci ani bazy danych. Dokumentacja Ignition opisuje parę instalacji, w której druga przejmuje pracę po awarii pierwszej; architektura wymaga dodatkowo przemyślenia zależności od infrastruktury. Źródło: Redundancy Architecture.

W specyfikacji należy opisać dopuszczalną przerwę, oczekiwane zachowanie stanowisk i sposób powrotu do normalnej pracy. Kopia zapasowa oraz działający mechanizm przełączenia to odrębne rzeczy. Oba powinny mieć własny scenariusz testowy.

Co wpływa na koszt wdrożenia?

Cena ekranu lub licencji to tylko część budżetu. Znaczenie mają dostępne protokoły, liczba urządzeń, przygotowanie listy zmiennych, projekt ekranów, konfiguracja archiwów, alarmy, raporty i testy. Osobno należy uwzględnić serwis, kopie zapasowe, dokumentację oraz możliwość przyszłej rozbudowy.

Przed porównaniem ofert przygotuj:

• listę maszyn i modeli sterowników oraz dostępnych interfejsów;
• zadania operatorów i liczbę jednoczesnych użytkowników;
• listę danych, alarmów, raportów i wymagany czas przechowywania;
• zasady pracy przy awarii komunikacji, serwera i bazy;
• wymagania dotyczące odbioru, szkolenia i przekazania projektu.

Takie ustalenia są częścią projektowania systemów automatyki przemysłowej. Pozwalają ocenić, czy potrzebny jest panel, centralny nadzór, czy oba elementy.

Jak sprawdzić wizualizację przed odbiorem?

Odbiór nie powinien ograniczać się do tego, czy ekrany otwierają się poprawnie. Warto przygotować testy zmiany trybu pracy, przekroczenia zakresu nastawy, alarmu, utraty komunikacji i ponownego połączenia. Sprawdzić trzeba również uprawnienia, poprawność czasu zdarzeń, kompletność raportu oraz odtworzenie z kopii.

Najlepiej przejść przez typowy dzień operatora i typową interwencję utrzymania ruchu. Jeżeli odnalezienie przyczyny alarmu wymaga wielu ekranów, sam estetyczny wygląd wizualizacji nie wystarczy.

Najczęstsze pytania

Czy SCADA zastępuje sterownik PLC?

Nie. SCADA pełni funkcję nadzorczą i informacyjną, a PLC realizuje przewidziane zadania sterowania. Podział odpowiedzialności trzeba opisać w projekcie.

Czy panel HMI może przechowywać historię danych?

Tak, jeśli wybrany model i oprogramowanie oferują takie funkcje. Trzeba sprawdzić pojemność, częstotliwość zapisu, eksport i zachowanie po zaniku zasilania.

Czy można dołączyć SCADA do istniejących maszyn?

Często jest to możliwe, ale wymaga weryfikacji sterowników, komunikacji, dostępu do programu i dostępnych zasobów. Samo gniazdo Ethernet nie potwierdza gotowości urządzenia do integracji.

Czy najpierw można wdrożyć HMI, a później SCADA?

Tak, jeśli przyszłą rozbudowę uwzględni się w strukturze danych i komunikacji. Warto wcześniej ustalić nazwy zmiennych, jednostki, uprawnienia oraz zakres danych udostępnianych kolejnym systemom.
